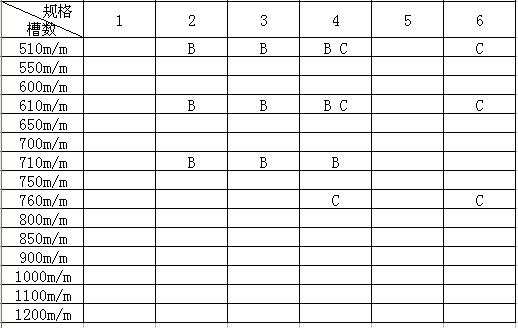

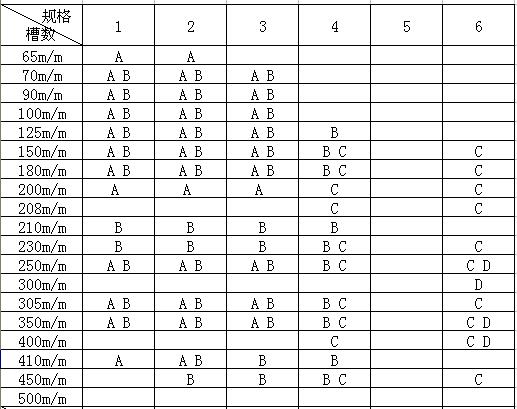

皮帶盤規格/槽數對照表以及安裝和拆卸

作者： 發布于：2017-03-25 11:23:30 點擊量：

安裝：1、檢查皮帶輪槽,確保沒有傷痕或利邊,所有尺寸均符合標準；
2、清潔所有部件表面,如帶輪轂孔、錐套、螺拴孔等。將錐套裝入皮帶輪，使所有的螺孔對齊。
3、在螺桿（TB 1008-TB 3030）和螺紋（TB 3525-TB 5050）上涂油后旋入安裝孔，但暫不旋緊。
4、清潔傳動軸表面，將已裝上錐套的帶輪推到軸上的預定位置，查看三角帶輪是否對準。
5、當使用鍵槽時，必須首先把它插入軸轂中，在鍵槽和孔轂之間必需要有一定的公差。
6、使用符合DIN911標準的六角扳手，交替地逐漸均勻地上緊各安裝孔各螺栓，直到達到下表所示的扭矩。
7、在短時間運轉（0.5到1小時)后，檢查螺栓的擰緊扭矩，如有必要，重新擰緊。
8、為了防止異物侵入，用油脂填滿孔的連接孔。
拆卸：1、擰松所有螺栓，根據拆卸孔數量取出其中一個或二個螺栓，用油潤滑螺栓紋和螺栓尖端，將螺栓插入拆卸孔內。
2、交替擰緊螺栓，直到錐套和皮帶輪松開。
3、從軸上取出錐套和皮帶輪。
