齒輪齒條的簡介與在行業中的普遍應用

作者： 發布于：2016-03-04 16:49:58 點擊量：

     齒輪齒條在行業中的應用時及其普遍的，這樣就需要我們在行業的不同情況中應用不同的齒輪齒條，這樣才能夠好的進行其他的發展。齒輪齒條式轉向器由與轉向軸做成一體的轉向齒輪和常與轉向橫拉桿做成一體的齒條組成。
      與其它形式轉向器比較，齒輪齒條式轉向器最主要的優點是：結構簡單、緊湊；殼體采用鋁合金或鎂合金壓鑄而成，轉向器的質量比較小；傳動效率高達90%；齒輪與齒條之間因磨損出現間隙后，利用裝在齒條背部、靠近主動小齒輪處的壓緊力可以調節的彈簧，可自動消除齒間間隙，這不僅可以提高轉向系統的剛度，還可以防止工作時產生沖擊和噪聲；轉向器占用的體積小；沒有轉向搖臂和直拉桿，所以轉向輪轉角可以增大；制造成本低。

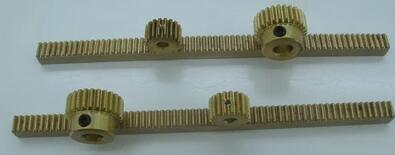

    齒條也分直齒齒條和斜齒齒條，分別與直齒圓柱齒輪和斜齒圓柱齒輪配對使用；齒條的齒廓為直線而非漸開線（對齒面而言則為平面），相當于分度圓半徑為無窮大圓柱齒輪.齒條的主要特點1、由于齒條齒廓為直線，所以齒廓上各點具有相同的壓力角，且等于齒廓的傾斜角，此角稱為齒形角，標準值為20°。2、與齒頂線平行的任一條直線上具有相同的齒距和模數。3、與齒頂線平行且齒厚等于齒槽寬的直線稱為分度線（中線），它是計算齒條尺寸的基準線。齒條的主要參數:齒槽寬,齒頂高,齒根高,齒高,齒厚,齒根圓半徑等。

   我公司提供人字齒輪、傘齒輪加工、螺旋傘齒輪加工、正齒輪加工，鏈輪、鏈條加工、蝸輪、蝸桿加工，齒條齒輪加工，同步帶輪，尼龍齒輪、斜齒輪加工等各類配件。以來圖或?qū)崢幼稍儯瑖�產進口均可加工。更多的咨詢關注公司網站：http://www.penliting.com/feibiao/fb222.html
